1 概述

       螺栓失效（断裂）的主要因素包括：不合适的预紧力和疲劳。其中，未达到规定的预紧力往往会加速螺栓疲劳失效。而“合适的预紧力”主要由紧固施工工艺和定期巡检保证的。尽管传统的扭矩扳手自身扭矩计量准确，但作用在螺栓连接上的有效力矩因关联影响因素较多往往不能真实反映螺栓的轴向预紧力。基于超声波声弹性理论的便携式螺栓预紧力测量仪（USGBolt）是利用了被测对象中超声波速与应力之间存在的固有关系并将这种特性转为数字信号表征的力学定量检测产品，该方法本质上测量的是螺栓紧固后的“轴向伸长量”，巧妙避开了影响预紧力测量但又无益于紧固的非关联性因素，保证了优良的测量精度。USGBolt主要用于1）施工过程中预紧力的确定和复检；2）在役螺栓预紧力巡检。

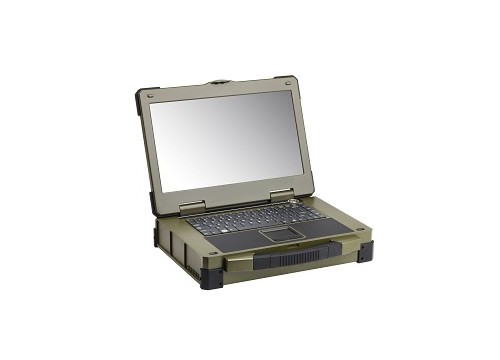

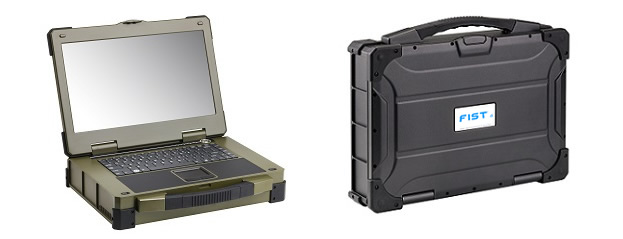

图1.1便携式螺栓预紧力测量仪

图1.2 施工过程预紧力检测

施工过程预紧力检测主要是用于确定螺栓拧紧到目标轴力值。

图1.3在役螺栓

       在役螺栓指的是已经拧紧到位的螺栓，如图1.3所示。由于受载荷和环境因素的变化（尤其是动载荷），螺栓存在松动的可能性。定期的巡检螺栓预紧力，是当前防范事故的常用手段。

2 产品特点

       利用超声波测量螺栓应力具有以下优点：
       超声波是一种能在固体中传播的机械波，所以利用超声波检测螺栓应力，不像光纤技术需要在螺栓上打孔，因此不影响螺栓的相关物理力学性能和产品标准；
       超声穿透能力较强，可以检测的螺栓规格较多M3以上，螺栓长度可覆盖5米以内，适应能力较强；
       超声换能器小巧，功率密度大，与螺栓连接简单，可以方便的与螺栓集成设计为智能螺栓,便于巡检或在线巡检；
       超声波测量预紧力可以完全避开拧紧过程摩擦力引入的误差影响;
       操作简单、高效、安全，可实现实时检测。

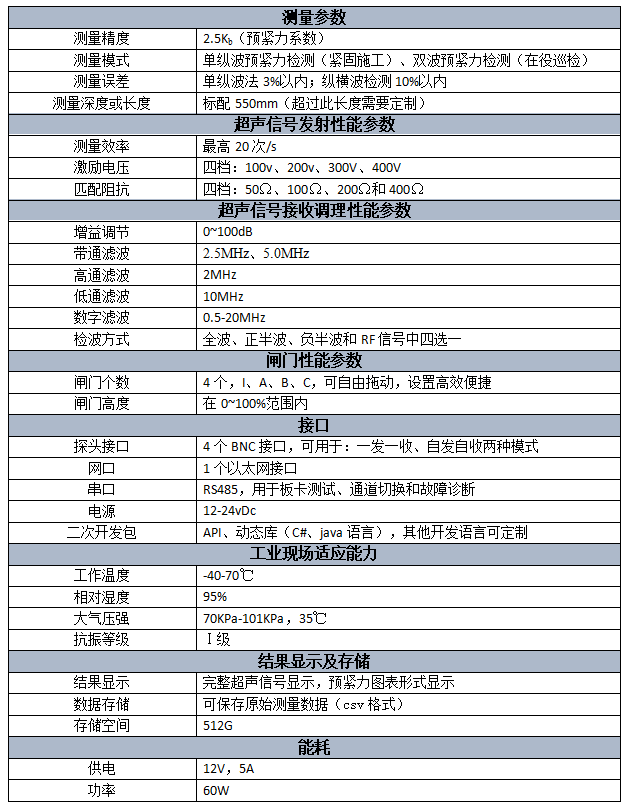

3 性能指标
