完整监测系统解决方案

来源: fisttech    发布时间: 2021-09-28 20:45:08    阅读: 881次

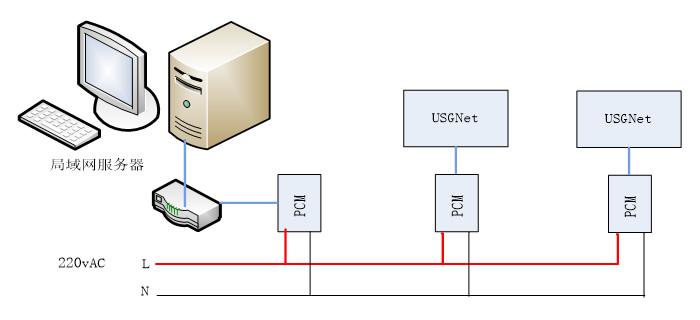

整个监测系统主要由:超声应力测量模块(USG)、通道切换器(USGSw)、电力载波模块(PCM)、贴片式超声传感器(USG_A2.5)、磁吸触头(UGB)、磁吸式温度传感器(WZP-CT)、开关电源(24vDC)、交流电源(220vAC)、网络交换机、局域网服务器、软件系统(UYates)、现场控制柜及各类线缆组成。

其中:USG为核心主机,每个USG只有一个测量通道。为了实现通道扩展和接线便利,引入USGSw,每个USGSw包含了10路超声传感器接入通路和10路高精度温度采集通道。USG、USGSw、OFC和开关电源安装在现场电控柜;局域网服务器布控在主控室,局域网服务器上安装软件系统UYates。在每个被测螺栓上安装有贴片式超声传感器。
